KRE INSPECTproの第二チャンネルを使用するためのオプションソフトtestXpet®BA06; Friction coefficient according to ISO16047をダウンロードして、ハンドヘルドトルク/アングルセンサーと軸力センサーを使用して、摩擦力を確認する実験室レベルの使用方法です。

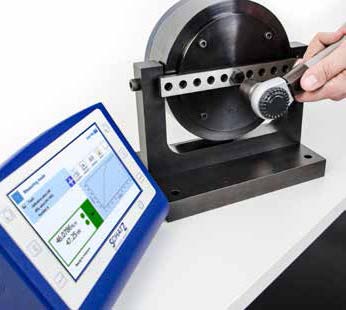

ISO16047のボルトの締結要素の計測には様々な規定や規格が指定されてます。 たとえば検査計測に使われるワッシャーについてもISOで詳細に硬度や面粗度まで規定されています。 トルクと軸力から摩擦力を割り出す計算式も公式化されています。 INSPECTproとハンドヘルドトルク/アングルセンサー、軸力センサーとともに、ISO規格を満足させるKRE®特製専用ワッシャースレッジを取り付け、後は、検査するボルトを軸力計にセットし締め付けるだけで、摩擦力μtotを自動計算してグラフと数値でディスプレイに表示します。

初期設定スクリーン

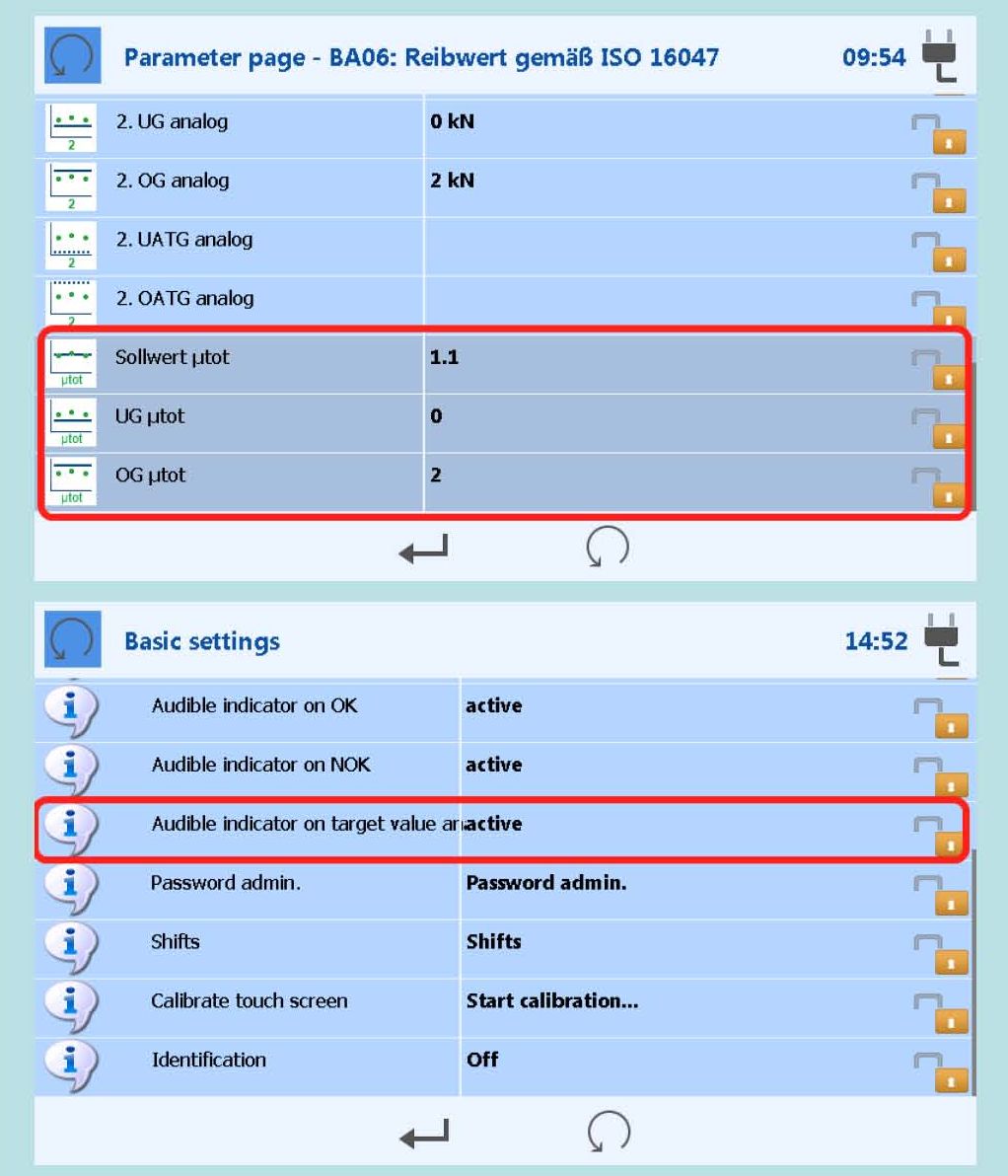

input screen 検査パラメーターやディスプレイの表示方法などを入力し、それらの設定が以後全ての検査計測に反映されます。

input screen

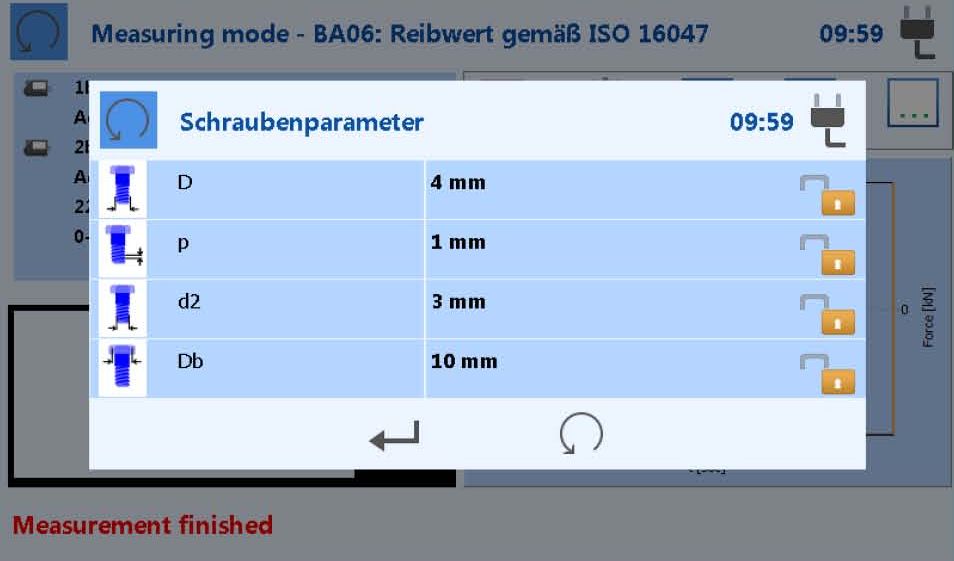

検査するボルトのスペックを、イラストの指示に従い入力します。

検査計測後の表示例
input screen

クリックしてください。

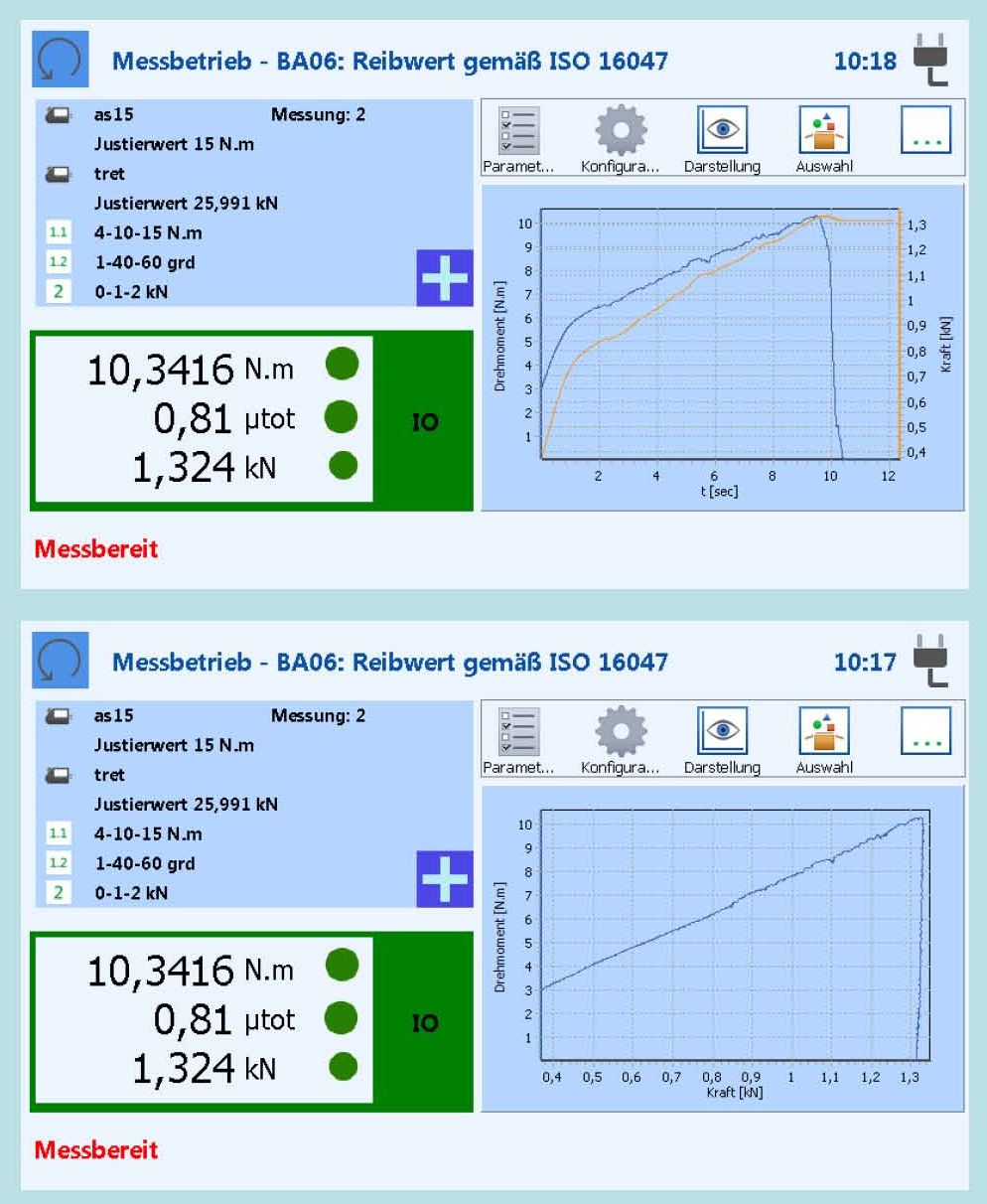

数値表示にはトルク値(Nm)、摩擦係数μtot、軸力値(kN)が表示され、グラフはユーザーが任意に指定したX、Y軸の要素で表示されます。

ディスプレイでのグラフ分析は、ユーザーが評価したい部分を拡大することもできます。



testXpert®
friction graph

クリックしてください。

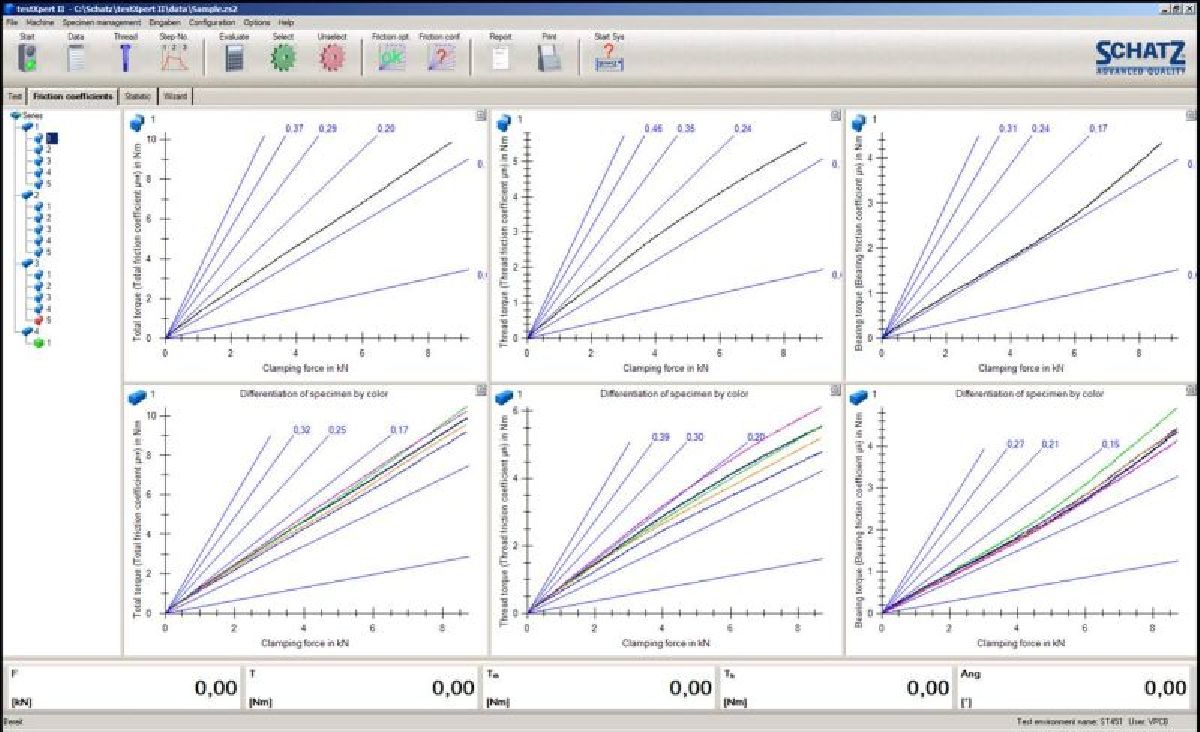

更に詳細に分析評価するための強力なソフトウェアーがtestXpert®です。

testXpert®は強力なグラフ機能を持っています。
INSPECTproで収集されたデータを受け入れ、グラフと数値解析をユーザーの必要とする方法で、簡単に処理できます。 この摩擦力を解析することで、現在生産ラインで使用されている締め付けパラメーターが正しいかどうかの判定や、現在発生しているボルト締結の不具合の解決法を見出すことができます。

摩擦力の解析は、今までは高価で大型な精密装置が必要でしたが、INSPECTproは非常に手軽で煩雑な操作手順も必要としませんが、それでもISO16047に沿った正確な摩擦試験を実現しています。
