ポータブル・インスペクションシステム
KRE-Inspect®は、ボルト締め付けの方法や、その締め付けの許容度が本当にその組み立て工程に適しているのかどうかを確実に見極めることができるポータブルシステムです。

組み立て方法のパラメーターは抽出されたモデルで計算されていますが、実際の締め付け工程の状態の近似方でしかありません。 そして締め付けの仕様は、通常ある程度の許容度を持ったトルク値と締め付け角度で指定されます。

しかし、実際の製造ラインではその指定された締め付け方法が、本当に望ましい結果になっているのかを確認する必要があります。

そのために行うランダム試験の本当の目的は、指定された締め付け方法による組み立てで、望ましい締め付け品質に到達しているかどうか確認することです。 それは、トルクや回転角度のような計算された組み立て仕様が、指定された許容度範囲内に入っているかどうか、そしてプロセスケーパビリティーが目的の範囲内になっているかどうかです。

接続可能なトランスデューサー

miniature transducer トルク/アングル・ミニチュアトランスデューサー
空圧/電子スクリュードライバーのような小さいトルク0.1Nm〜20Nmの動的トルク計測に適したトランスデューサーです。

トルクだけでなく、同時に角度も計測できるタイプもあります。

quick change transducer クイックチェンジ・ハンドトルクレンチ
試験室で、ボルトやナットを何回も、あるいは何種類もの異なったサイズのボルトを締め付けたり緩めたりする試験用に、レンチヘッドが直ぐに簡単に交換できるハンドレンチ用トランスデューサーです。

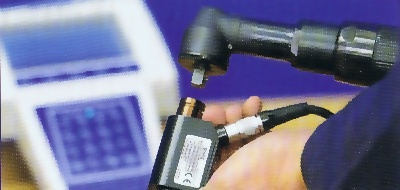

rotary shaft transducer ロータリーシャフトトランスデュサー
動的トルク計測、計測レンジは0.2Nm〜10,000Nmまでの各レンジ。 トルクのみとトルク/角度同時計測用の二タイプがあります。

fstner force transducer クランプフォーストランスデューサー
ワッシャータイプの軸力計測センサーです。 計測範囲は3.2kN〜230kNまで各種。 実際の締め付けにおいて、軸力の変化をグラフ表示できます。

fstner force transducer 固定シャフトトランスデューサー
各種締め付け工具の静的トルクの計測ができます。 計測範囲は1Nm〜2,000Nmまで各種。 フランジで作業台に固定して使われます。

unlimited transducer KRE以外のセンサーも使用できます。
Inspect+は、KRE以外の品質管理に使用されるセンサー類が接続でき、計測もできます。

計測データの文書化と分析のソフトウェア

deta documentation Excel®ソフトウェア
シリアルインターフェースRS232ケーブル接続で、Excel®ワークシートに計測データがエクスポートでき、統計的分析、あるいはグラフ評価が可能になります。


CEUS®ソフトウェア
CEUS®ソフトウェアーは、計測装置の完全なネットーワークシステムが構築できる先進的な統合ソフトウェアです。 もちろん、シングルライセンスの独立システムとしても最も有効な分析・評価ソフトです。 汎用性が高く、統一されたOracle SQL データベースを使用しています。


testXpert®;ネジ締結の評価のための計測制御と分析ソフトウェア
ボルト締結分析に特化された専用ソフトウェアです。 各種の国際標準の試験手法による試験装置制御ソフトと、計測データの統計学的分析、グラフ化などが簡単な操作で可能になります。
